【進料粒度】：≤350mm
【生產能力】：≤500t/h
【應用范圍】：冶金、礦山、煤炭、建材、電力、化工等行業

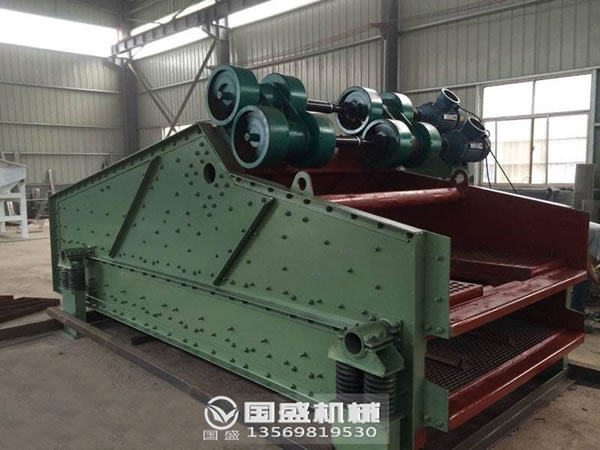

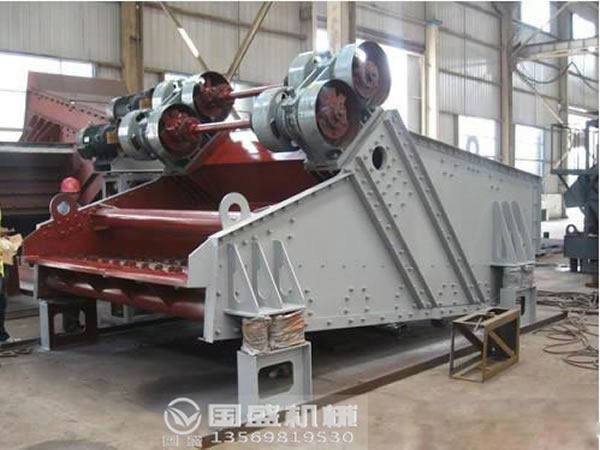

【產品介紹】：ZSG高效重型振動篩是一種新型高效的通用篩分[1] 設備，其篩箱運動軌跡近似為直線，具有結構簡單，篩分能力大且能耗少、維修簡便等特點。
高效重型振動篩是我公司自行研制的一種新型、高效的篩分設備，廣泛應用于冶金行業，是高爐槽下、焦化廠、選礦廠常用的篩分機械。該機采用新型節能振動電機或激振器作振動源，采用橡膠彈簧支撐并隔振，具有處理量大、篩分效率高、篩網更換方便、安裝及維修簡便等優點。
1、結構合理，體積小，重量輕，便于安裝及工藝布置；
2、耗能小，處理能力大；
3、堅固耐用，使用壽命長，價格低；
4、篩網由小塊拼裝，且更換極為簡單。

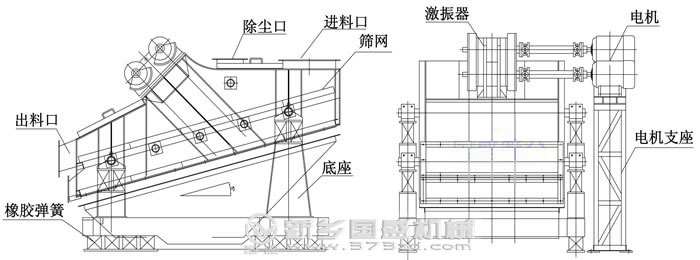

高效重型篩是利用振動電機或普通電機激振器做為振動源，使篩體沿激振力方向作周期性往復振動，物料在篩面上沿直線方向作拋物線運動，從而達到篩分目的。ZSG系列高效重型振動篩由振動源、篩體、減振裝置和底托組成，篩機側板采用優質鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，結構合理，堅固耐用，方便、安裝及維修簡便等優點。
| 型號 | 篩分能力 | 配用電機 |
電壓 (V) |
功率 (KW) |
振頻 (Hz) |
雙振幅 (mm) |
配用激振器 | |
| 粒度 | t/h | |||||||
| ZSG-1540 | ≤350 | 25-400 | Y132M1-6 | 380 | 4.0 | 16 | 6-8 | FJZY-100-6 |
| ZSG-1550 | ≤350 | 30-500 | Y132M2-6 | 380 | 5.5 | 16 | 6-8 | FJZY-100-6 |
| ZSG-1530 | ≤350 | 20-350 | Y132M1-6 | 380 | 4.0 | 16 | 6-8 | FJZY-100-6 |
| ZSG-1540 | ≤350 | 25-400 | Y132M2-6 | 380 | 5.5 | 16 | 8-10 | FJZY-160-6 |
| ZSG-1550 | ≤350 | 30-500 | Y132M2-6 | 380 | 5.5 | 16 | 8-10 | YJZG-160-6 |

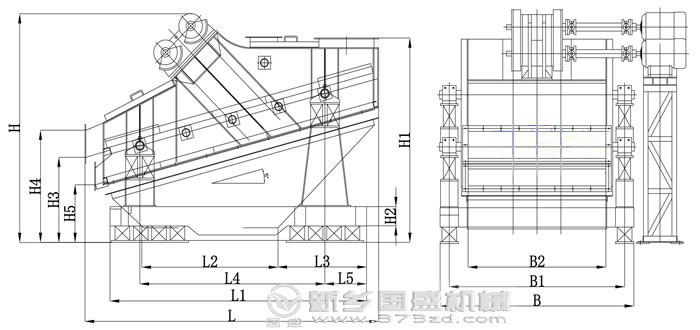

| 型號 | ZSG-1540 | ZSG-1550 | ZSG-1530 | ZSG-1540 | ZSG-1550 |
| L | 4000 | 5000 | 3000 | 4000 | 5000 |
| L1 | 3775 | 4775 | 2520 | 3460 | 4520 |
| L2 | 2712 | 3662 | 1667 | 2457 | 3247 |
| L3 | 823 | 873 | 613 | 823 | 1023 |
| L4 | 2945 | 3925 | 1770 | 2220 | 3220 |
| L5 | 580 | 600 | 530 | 900 | 900 |
| B | 2160 | 2160 | 2160 | 2160 | 2160 |
| B1 | 1910 | 1910 | 1910 | 1910 | 1910 |
| B2 | 1500 | 1500 | 1500 | 1500 | 1500 |
| H | 2300 | 2703 | 2220 | 2700 | 2940 |
| H1 | 2020 | 2370 | 1924 | 2300 | 2610 |
| H3 | 640 | 615 | 730 | 850 | 870 |
| H4 | 1000 | 1140 | 1120 | 1200 | 1260 |
| H5 | 440 | 600 | 645 |
1、啟動的時候要在篩面沒有物料的情況下啟動，盡量避免帶料開機，篩機運轉平穩后才能給料，停機前 應先停止給料，待篩面物料排出后再停機，工作過程中應經常觀察篩機運行情況，如果發現有不正常的聲響或噪音，應及時停機檢查，找出原因，排除故障。
2、啟動時，注意有無異常雜音，電流是否穩定，振動有無不正常的情況。
3、篩箱側板和橫梁如出現裂縫應及時焊補，可先在裂紋發展端鉆一小孔，然后用碳弧氣刨將裂紋處刨一坡口，再進行焊補，焊補是應嚴格按焊接工藝進行。
4、篩機的軸承一般經8-12個月更換一次，傳動皮帶2-3個月更換一次，彈簧的壽命不低于3-6個月，篩框的壽命在兩年以上。
5、ZSG高效重型篩若采用潤滑脂潤滑，應每月加注一次潤滑油。油量不宜過多，加油量不應超過整個軸承空間的三分之二，否則會引起軸承溫度過高。
6、經常檢查篩機上各連接螺栓的緊固情況。振動器與篩箱的連接螺栓的緊固情況更應引起重視，若發現松動應及時擰緊。
7、定期檢測篩網是否松動，篩網松動是影響生產效率的重要因素，發現后應立即索緊。
